Konventionelle Heiztechnik wird häufig als separate Hardware zu einem Raum oder Produkt hinzugefügt. PURE LIQUID HEAT untersucht einen anderen Weg: die Heizfunktion direkt in definierte Oberflächen und Komponenten zu integrieren.
WENIGER SICHTBARE HARDWARE
Heizfunktionen können in Platten, Möbel und Objekte integriert werden, statt als separates sichtbares Heizgerät ergänzt zu werden.
OBERFLÄCHENBASIERTE WÄRME
Wärme wird über eine funktionale Oberfläche erzeugt und nicht nur an einem punktförmigen Heizelement.
FLEXIBLE INTEGRATION
Dünne Funktionsschichten ermöglichen es, Heizkonzepte enger an Produkt- und Designgeometrien zu führen.
ZONIERTE STEUERUNG
Definierte Heizzonen können abhängig von der Anwendung einzeln gesteuert werden.
DAS PRINZIP
WIE FUNKTIONIERT PURE LIQUID HEAT?
⚡01ELEKTRISCHE ENERGIE↓
▧02LEITFÄHIGE FUNKTIONSSCHICHT↓
Ω03ELEKTRISCHE WIDERSTANDSHEIZUNG↓
≈04OBERFLÄCHENWÄRME↓
⌁05KONTROLLIERTE WÄRMEABGABE
KONTAKT A
HOMOGENE AKTIVE FUNKTIONSSCHICHT
KONTAKT B
PURE LIQUID HEAT nutzt eine leitfähige Funktionsbeschichtung. Elektrischer Strom fließt durch die definierte leitfähige Schicht; der elektrische Widerstand wandelt die zugeführte Energie in Wärme um.
Kupferleiter, Beschichtungswiderstand, Geometrie und Systemsteuerung bestimmen das thermische Verhalten des fertigen Heizmoduls.
Das Ergebnis ist eine dünne, elektrisch aktivierbare Heizoberfläche, die in definierte Produkte und Komponenten integriert werden kann.
SYSTEMARCHITEKTUR
VON DER BESCHICHTUNG ZUM HEIZSYSTEM
Die Funktionsbeschichtung ist nur ein Teil des vollständigen Systems.
01
SUBSTRAT
GFB / GFK / Vermiculite
02
PURE LIQUID HEAT FUNKTIONSSCHICHT
Direkte Applikation auf das definierte Substrat. Keine Primerschicht.
03
KONTAKTIERUNG + STEUERUNG + SICHERHEIT
Elektrische Kontaktierung, Temperatursensorik, thermischer Schutz und Systemsteuerung.
04
OPTIONALE SCHUTZSCHICHT
Nur wenn durch Feuchte, Außenbeanspruchung, Reinigung oder mechanische Belastung erforderlich.
PHYSISCHE ENTWICKLUNG
VON DER FUNKTIONSSCHICHT ZUM PHYSISCHEN MODUL
Interne Entwicklungsbilder zeigen frühe Liquid-Heat-Module, Plattenformate und Designintegrationen. Sie dokumentieren physische Entwicklungsarbeit, stellen aber keine freigegebenen Serienprodukte oder unabhängigen Zertifizierungen dar.
INTERNE ENTWICKLUNG / PROTOTYPENBILDER

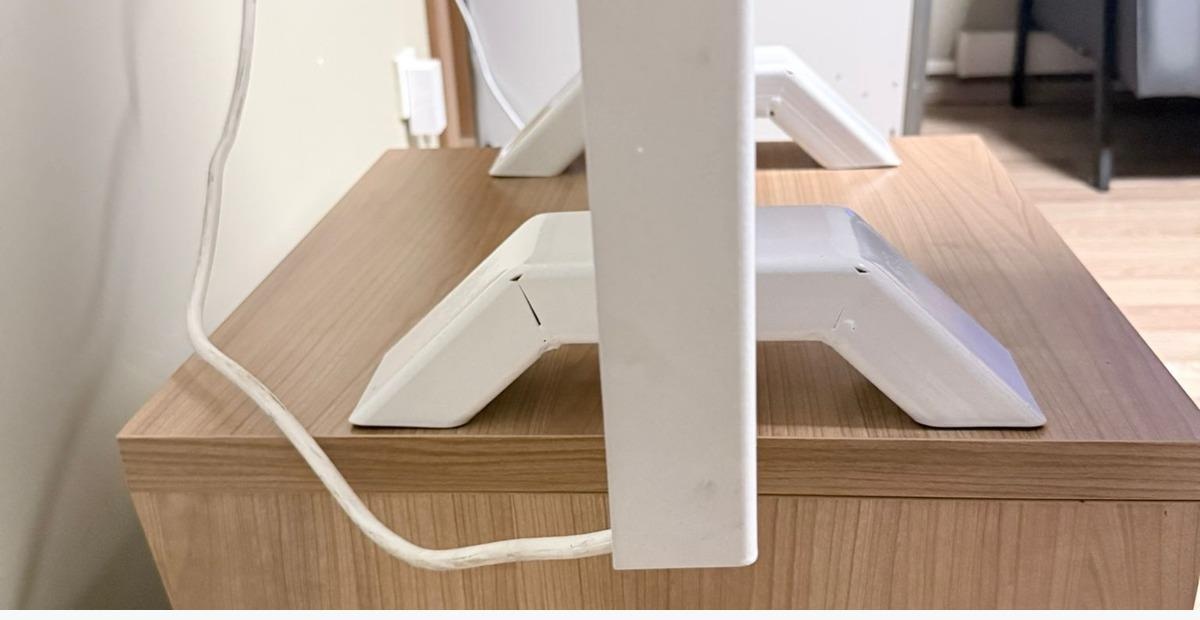

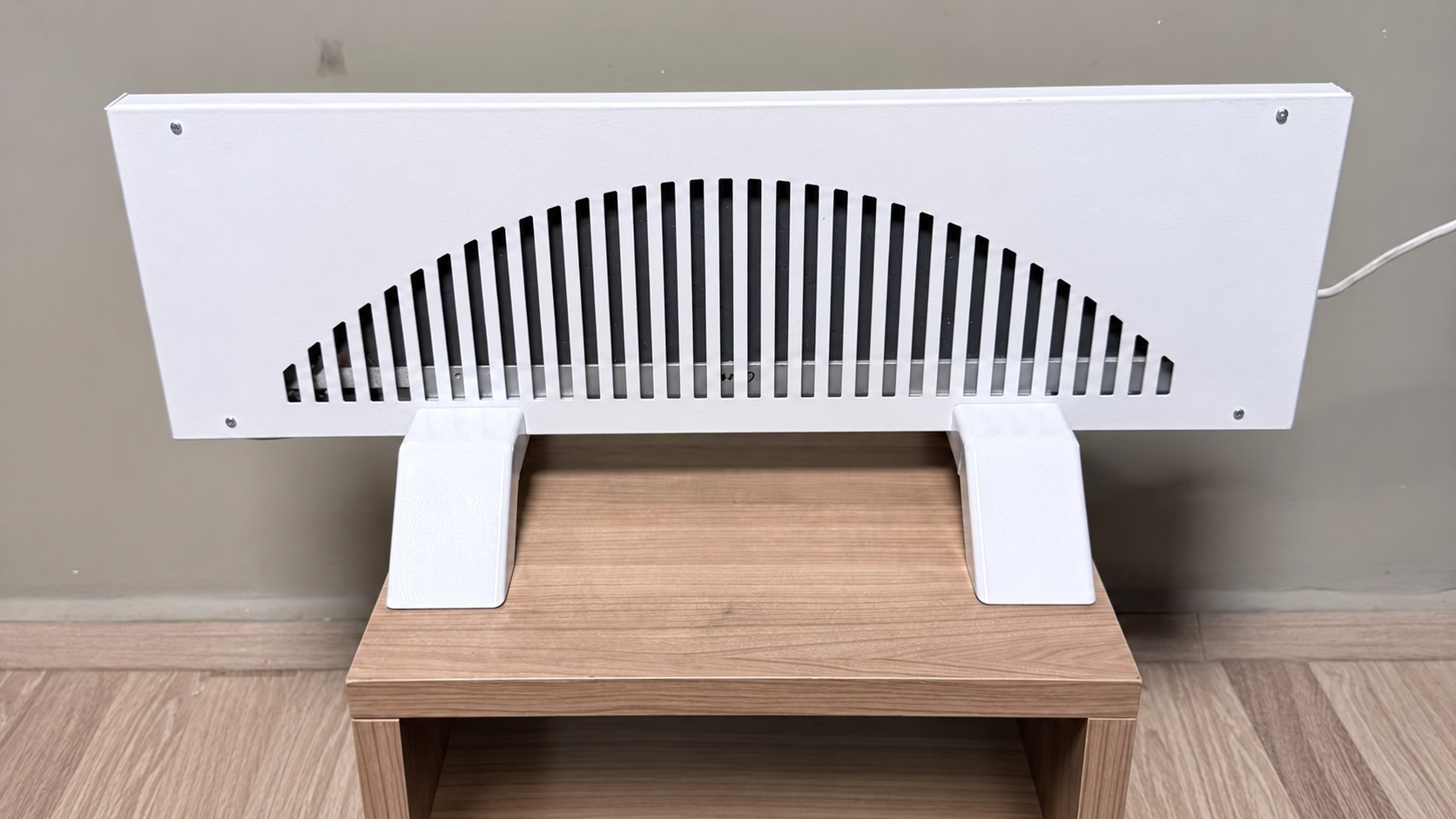

INTERNAL PROTOTYPEFreistehendes Plattenformat.INTERNAL PROTOTYPESeitenansicht des physischen Moduls.INTERNAL PROTOTYPEStudie zur Designintegration.
DIE DESIGNLOGIK
WÄRME ALS FUNKTION DER OBERFLÄCHE
GERINGE THERMISCHE MASSE
Die dünne funktionale Heizschicht kann im Vergleich zu Systemen, die zunächst große Massen erwärmen müssen, schnell reagieren.
DESIGNINTEGRATION
Die Heizfunktion kann in Platten, Möbeln und technischen Produkten aufgehen.
FLÄCHIGE WÄRMEVERTEILUNG
Die aktive Schicht ermöglicht eine oberflächenbasierte Wärmeerzeugung über ein definiertes Modul.
STEUERBARE ZONEN
Temperatursensoren, Steuerungselektronik und separate Zonen können die Wärmeabgabe an die Anwendung anpassen.
Der Wert liegt nicht in einem neuen physikalischen Gesetz, sondern in einer anderen Gestaltung davon, wo und wie elektrische Wärme abgegeben wird.
ANWENDUNGSWELTEN
WO KANN OBERFLÄCHENWÄRME SINNVOLL WERDEN?
Illustratives Anwendungskonzept. Outdoor-Eignung, Schutzaufbau und elektrische Auslegung werden für den jeweiligen Systemaufbau definiert.
AUSSENBEREICH & HOSPITALITY
Integrierte Heizkonzepte für Terrassen, Hotels, Gastronomie und hochwertige Außenbereiche – Wärme wird näher am Nutzer positioniert und sichtbare Heizhardware reduziert.
Pyramiden-Heizkonzepte
HotCube-Konzepte
beheizte Lounge-Module
beheizte Sitzmöbel
in Tische integrierte Heizkonzepte
KONZEPTE / ENTWICKLUNG
INTERNAL PROTOTYPEStudie zur Designintegration.
INTERIOR & DESIGN
Wand-, Platten- und Möbelkonzepte können Designoberflächen mit integrierter elektrischer Wärme verbinden.
Wandpaneele
Möbelmodule

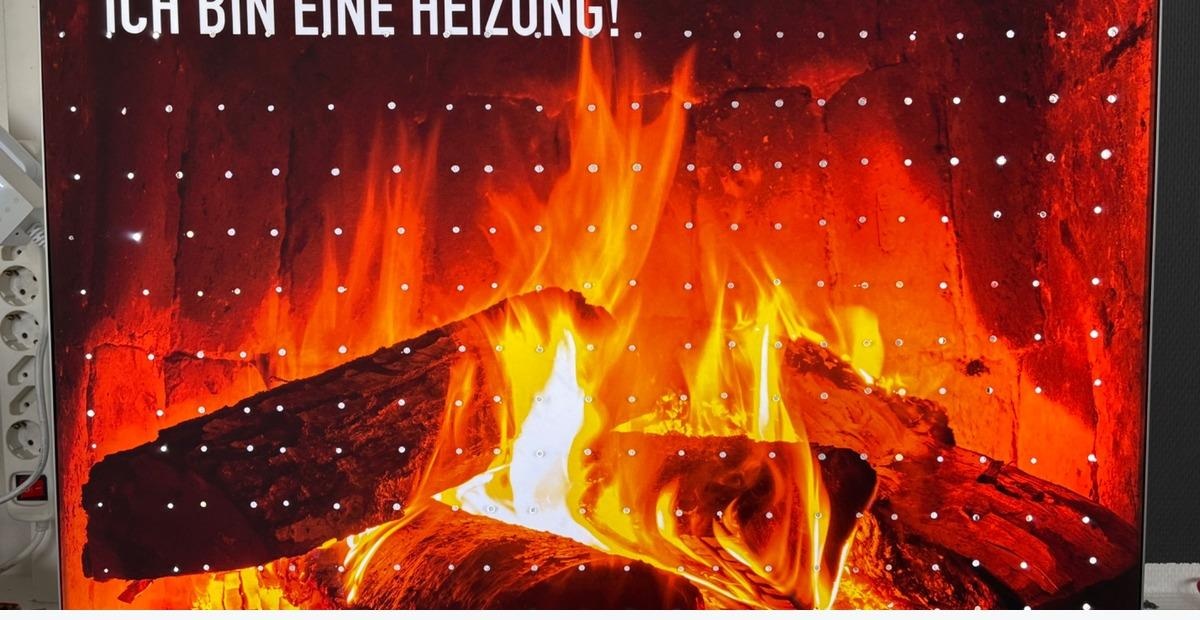

dekorative Heizoberflächen
definierte Komfortzonen
INTERNAL PROTOTYPEFreistehendes Plattenformat.
OEM-INTEGRATION
PURE LIQUID HEAT kann als funktionales Heizmodul innerhalb einer definierten OEM-Produktarchitektur entwickelt werden.
Produktplatten
Gehäuse
Möbel
technische Module
kundenspezifische Heizoberflächen
Jede OEM-Anwendung erfordert ein eigenes definiertes Substrat, eine eigene Kontaktierung, elektrische Architektur, thermische Grenzen und ein Validierungsprogramm.
FROST- & TECHNISCHE HEIZUNG
Oberflächenwärme kann auch für Kondensationsschutz, Frostschutz und die kontrollierte Temperaturhaltung in technischen Komponenten entwickelt werden.
Elektronikgehäuse
Sensorgehäuse
technische Behälter
definierte Module zur Temperaturhaltung
ENTWICKLUNGSKONZEPT

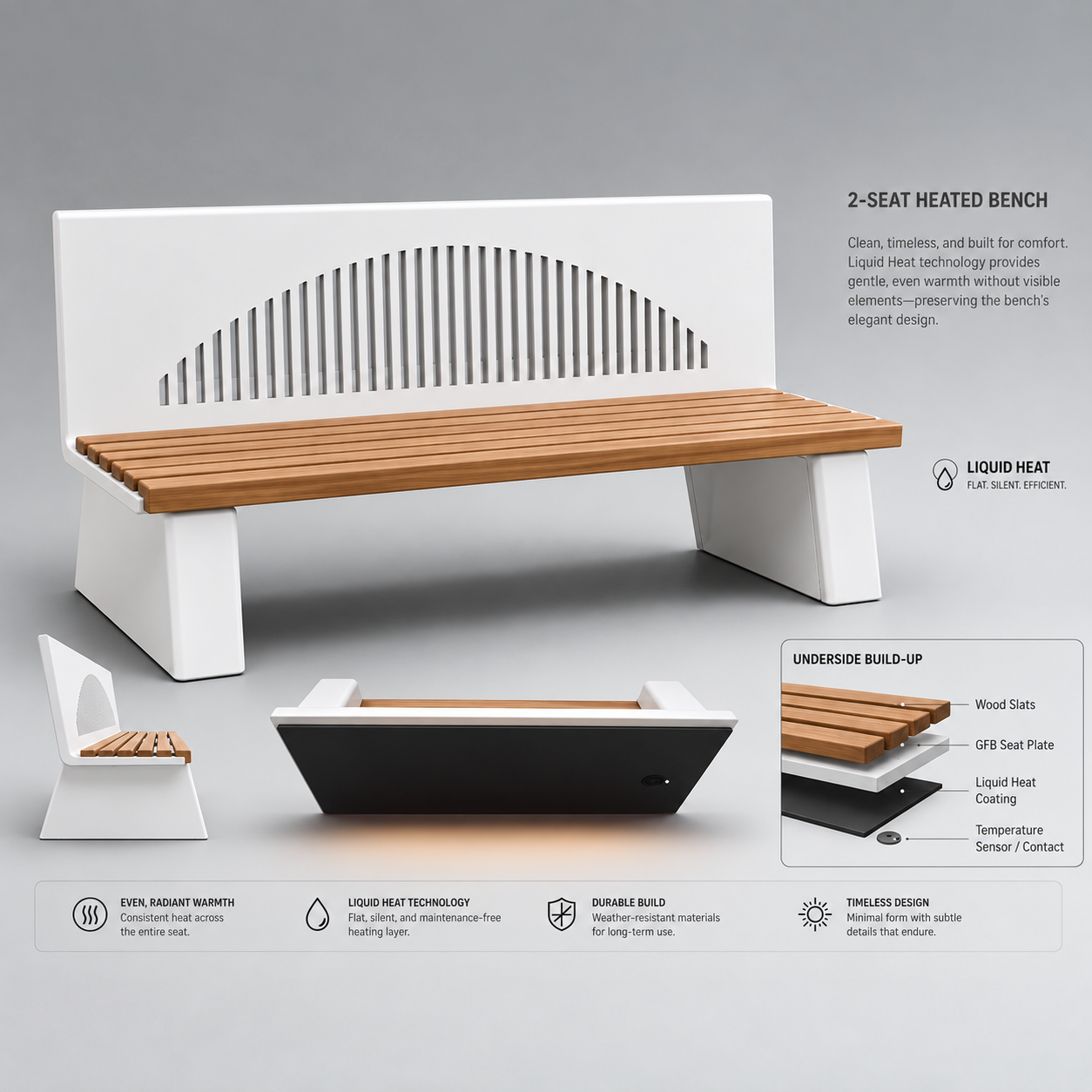

BEHEIZTE SITZMÖBEL
Statt einen gesamten Außenbereich zu beheizen, kann die Heizfunktion nah am Nutzer in Sitzsysteme integriert werden – für Hospitality, öffentliche Räume und hochwertige Winterumgebungen.
DEVELOPMENT CONCEPTKonzept für ein beheiztes Sitzsystem. Eingebettete Spezifikationen sind keine freigegebenen Produktdaten.
ENTWICKLUNGSKONZEPT
PUREHEAT PRISM
Ein aktuelles Entwicklungskonzept untersucht, wie PURE LIQUID HEAT in den Sockel von Hospitality- und Terrassentischen integriert werden kann, um die Wärmequelle nah am Nutzer zu positionieren und ein klares Möbeldesign zu erhalten.
Konzeptdesign – Geometrie, Leistung, Oberflächentemperatur, Sicherheit und Zertifizierung müssen noch technisch entwickelt und geprüft werden.
DEVELOPMENT CONCEPT
DEVELOPMENT CONCEPT
PUREHEAT FACET
DEVELOPMENT CONCEPT
PUREHEAT PETAL
OUTDOOR-DEMONSTRATOR

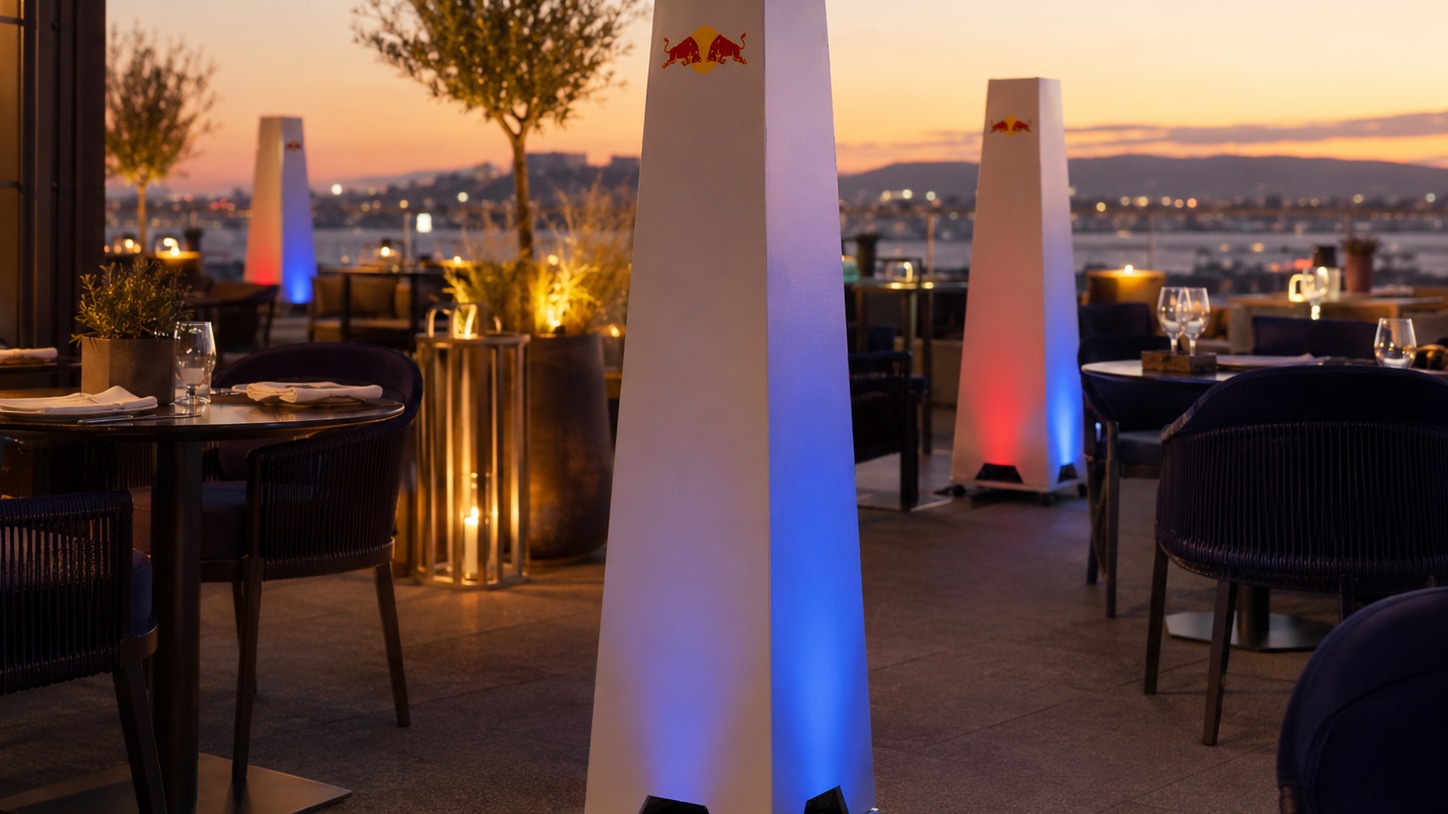

Vom Demonstrator zum serienfähigen Outdoor-Produkt
Für die elektrische Pyramidenheizung wird PURE LIQUID HEAT als funktionale Heizfläche in ein vollständiges Outdoor-Gerät integriert. Die technische Architektur ist definiert; externe Typprüfung, Konformitätsbewertung und Serienfreigabe stehen noch aus.
DD · Entwicklungsstatus
DEVELOPMENT CONCEPTEntwicklungskonzept zur Integration von vier funktionalen Heizflächen in ein vollständiges Outdoor-Gerät. Kein freigegebenes Serienprodukt.
Geplante Serienarchitektur
230 V AC Netzanschluss
4 × 30 V DC Netzteile
je 400 W
bis ca. 1.600 W elektrische Heizleistung
4 PURE-LIQUID-HEAT-Heizflächen
Temperaturregelung mit Sensorik
unabhängige Übertemperaturabschaltung
LED-Beleuchtung
wettergeschützter Techniksockel
Rollen bzw. Standfuß
Entwicklungs-/Planungswerte. Keine freigegebenen Serienkennwerte.
Vorgesehene Outdoor-Anwendungen
Terrassen
Biergärten
Gastronomie
öffentlich zugängliche Außenbereiche
Für diese Einsatzbereiche vorgesehen und Gegenstand der geplanten Sicherheits- und Konformitätsbewertung.
Ziel für die finale Gerätequalifikation: mindestens IP44 – vorbehaltlich Prüfung des vollständigen serienidentischen Geräts.
Der Weg zur Serienfreigabe
1 · Produktdefinition
Bestimmungsgemäße Outdoor-Verwendung, Leistung und Varianten festlegen.
2 · Serienkonfiguration
Netzteile, Heizflächen, Regelung, Sensorik, Sicherheit, LED, Gehäuse und Mechanik einfrieren.
3 · Prüfplan
Anwendbare EU-Rechtsakte, Normen und Prüfverfahren mit einem geeigneten akkreditierten Prüfinstitut verbindlich festlegen.
4 · Typprüfung Gesamtgerät
Elektrische, thermische, mechanische, IP-, EMV-, EMF-, RoHS- und Dauerlaufprüfung am serienidentischen Gerät.
5 · Technische Akte & Freigabe
EU-Konformitätserklärung, CE-Kennzeichnung, Serien-Endprüfung, Rückverfolgbarkeit und Änderungsmanagement.
Die dargestellten Schritte beschreiben den vorgesehenen Validierungsweg. Sie stellen keine bereits abgeschlossene Zertifizierung dar.
Im vollständigen Endgerät wird PURE LIQUID HEAT als funktions- und sicherheitsrelevante Komponente behandelt. Schichtdicke, Widerstandsbereich, Kontaktierungsgeometrie, Leiterabstände, Träger, Trocknung und Reparaturgrenzen müssen für die Serienkonfiguration kontrolliert festgelegt werden.
Änderungen an Rezeptur, Auftrag, Kontaktierung oder sicherheitskritischen Komponenten unterliegen einem dokumentierten Änderungsmanagement.
Marktzugangsgrenze
Externe Typprüfung und CE-Konformitätsbewertung mit einem deutschen akkreditierten Prüfinstitut sind vorgesehen. CE-Konformitätsbewertung, IP44-Gerätequalifikation und Zertifizierung sind noch nicht abgeschlossen.
Serienfreigabe erst nach abgeschlossenem Prüfprogramm, geschlossenen sicherheitsrelevanten Befunden, vollständiger technischer Akte und unterzeichneter EU-Konformitätserklärung.
GFB-Platte · Portugal · Betrieb während der Wintersaison
Eine intern dokumentierte GFB-Platte wurde während einer Wintersaison kontinuierlich als Heizelement betrieben. Nach den verfügbaren internen Beobachtungen blieben die Oberflächentemperatur von ungefähr 90 °C und die elektrische Leistungsaufnahme während des beobachteten Betriebszeitraums stabil.
WAS DIES BEDEUTET
Die Beobachtung liefert einen praktischen Hinweis auf einen stabilen Betrieb in dieser spezifischen Konfiguration.
WAS DARAUS NICHT FOLGT
Sie ist noch keine unabhängige Langzeitzertifizierung und keine übertragbare Lebensdauergarantie für jedes PURE-LIQUID-HEAT-System.
EVIDENZPHILOSOPHIE
VALIDIERUNG IN ARBEIT
Definierte technische Fragestellungen gehören zur Entwicklung eines zuverlässigen Heizsystems.
LANGZEITSTABILITÄT
Erweiterte Betriebsstunden und thermische Zyklen.
ELEKTRISCHE SICHERHEIT
Vollständige Systemprüfung einschließlich Kontaktierung, Steuerung und Fehlerzuständen.
FEUCHTE & AUSSENBEANSPRUCHUNG
Schutzschichten, elektrische Isolation und anwendungsspezifische Umwelttests.
SERIENREPRODUZIERBARKEIT
Definierter Beschichtungswiderstand, Kontaktierung, Prozesskontrolle und Qualitätssicherung.
SYSTEMLEISTUNG
Spannung, Strom, Leistungsdichte, Oberflächentemperatur und Aufheizverhalten müssen für jede definierte Systemkonfiguration spezifiziert werden.
TRANSPARENTER UMFANG
MÖGLICHKEITEN – UND KLARE GRENZEN
WAS DIE TECHNOLOGIE ERMÖGLICHT
integrierte elektrische Oberflächenheizung
dünne funktionale Heizschichten
individuell gesteuerte Heizzonen
anwendungsabhängige Niedervoltarchitekturen
Integration in definierte Platten und Produkte
designorientierte Heizkonzepte
WAS WIR NICHT BEHAUPTEN
keine Effizienz über 100 %
keine allgemein gültigen prozentualen Energieeinsparungen
keine universelle Substratkompatibilität
keine pauschale CE-Zertifizierung der Beschichtung allein
keine pauschale IP-Schutzart für alle Systeme
keine Übertragung eines Prototypenwerts auf jede Anwendung
kein universeller Ersatz für jedes Gebäudeheizsystem
Die elektrische und regulatorische Bewertung bezieht sich auf das vollständige Endsystem, nicht auf die Beschichtung isoliert betrachtet.
Je nach Endprodukt und Markt müssen elektrische Sicherheit, EMV, Temperaturbegrenzung, Umweltschutz, Brandverhalten und weitere Anforderungen bewertet werden.
MIT PURE ARBEITEN
DIE NÄCHSTE HEIZANWENDUNG MIT PURE ENTWICKELN
PILOTPROJEKT
Einen definierten Liquid-Heat-Demonstrator unter kontrollierten Betriebsbedingungen entwickeln und vermessen.
OEM-INTEGRATION
Die Funktionsschicht mit einer definierten Engineering- und Qualitätssicherungsspezifikation in ein Produkt oder eine Komponente integrieren.
PRÜFUNG & VALIDIERUNG
Gemeinsam mit PURE die elektrische, thermische, umweltbezogene und langfristige Validierung eines definierten Systems durchführen.
